Hvordan fungerer et magnetrør?

Metallspon og rustflak melder seg ikke. De kjører med i pulveret ditt, kjølevæsken, flytende fôr - til de riper en forsegling, setter fast en dyse eller dukker opp i en kundeklage.

Et magnetrør stopper det før det skjer. Det er en stang i rustfritt-stål med en magnetisk kjerne som du slipper rett inn i strømmen av prosessen, og den fungerer ved å trekke jernholdige partikler ut av det som passerer over den - ingen kraft, ingen bevegelige deler, ingenting å slå på.

Nedenfor ser du hvordan det trekket faktisk skjer og hvordan du velger riktig rør for linjen din.

Hva er et magnetrør

A magnetrører en forseglet metallstang som bærer en sterk magnet inni seg. Du vil vanligvis finne den stående i banen til materialet ditt - boltet på tvers av et rør, hengt inne i en trakt eller satt inn i en renne der pulver eller væske må passere den.

Utsiden er i rustfritt stål, så den holder seg under våte, fettete eller korrosive forhold uten å ruste eller ripe opp produktet.

Den trenger ikke strøm for å kjøre. Bare plasser den i materialets flytbane, og den begynner å fungere med en gang.

Hvordan fungerer et magnetrør

Her er hva som skjer når materialet ditt begynner å bevege seg forbi røret.

På innsiden skaper en magnetisk kjerne et magnetfelt som når ut gjennom den rustfrie stålveggen. Det feltet har ikke samme styrke overalt - det er sterkest rett ved overflaten og svakere når du beveger deg bort, og det er den forskjellen som faktisk gjør jobben. Jernpartikler blir trukket mot den sterkeste delen av feltet og fester seg til røret.

Ettersom pulveret, væsken eller granulatet ditt fortsetter å strømme forbi, låser flere partikler seg på den overflaten. Over tid bygger de seg opp til et synlig lag av fanget metall.

Intern struktur - Hvordan et magnetrør er bygget

Åpne en og du vil ikke finne en eneste stangmagnet som sitter inne. Du finner en stabel - små skivemagneter som veksler med stålskiver, stilt opp ende mot ende langs lengden av røret.

Hver skive trekker feltet fra magneten ved siden av den og skyver den tilbake ut mot overflaten. Stable nok av disse parene sammen, og du får sterke fangstpunkter i hele lengden av røret, ikke bare ett svakt punkt i midten.

Alternativer for material og magnetisk styrke

Du har valg her, og de betyr mer enn du tror.

Huset kommer vanligvis i 304 eller 316 rustfritt stål. 304 håndterer de fleste tørre, generelle-linjer fine. 316 koster mer, men det tåler bedre saltvann, syrer og andre etsende ting - verdt det hvis prosessen din kjører våte eller aggressive kjemikalier gjennom linjen.

Innvendig er magnetene vanligvis ferritt eller neodym (NdFeB). Ferritt er billigere og fungerer fint for å fange større metallbiter. Neodym er sterkere for størrelsen, så det er det du vil ha hvis du prøver å trekke ut fint jernstøv eller partikler på mikron-nivå.

Magnetisk styrke er vanligvis vurdert i gauss, og rør varierer vanligvis fra rundt 2500 til 15 000 gauss avhengig av hva du trenger å fange.

Typer magnetrør

Selve røret er bare halve historien - hvordan enden er ferdig avgjør hvordan du monterer den, fjerner den eller bruker den for hånd.

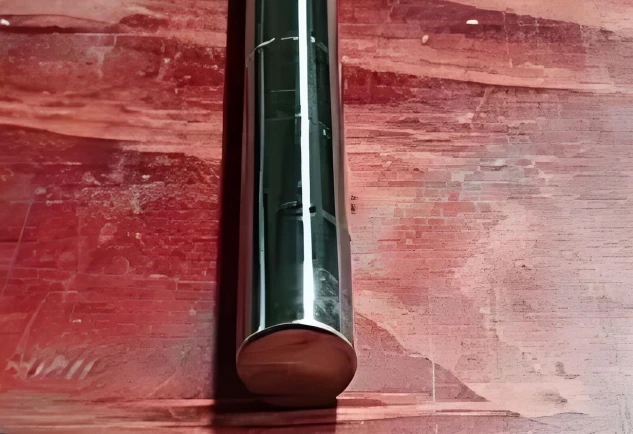

Argon buesveisehode

Denne enden er forseglet med argonbuesveising, noe som gir deg en permanent, fullstendig forseglet forbindelse. Det er valget når røret blir sveiset rett inn i en ramme eller armatur og ikke kommer ut igjen.

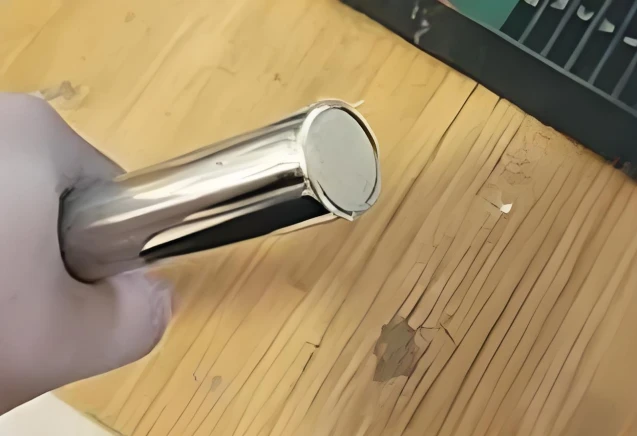

Krympehode

I stedet for sveising krympes enden mekanisk lukket. Du får en solid, forseglet finish uten varmeforvrengningen som sveising kan innføre på tynnere hus.

Innvendig tråd

Enden er maskinert med innvendig gjenger, så den skrus på en matchende tapp eller beslag. Nyttig når du vil ha et sikkert feste som du fortsatt kan skru av for service.

Ekstern tråd

Enden har hangjenger i stedet, slik at du kan føre den gjennom et monteringshull eller brakett og feste den med en mutter - et vanlig oppsett for faste installasjoner i rør eller trakter.

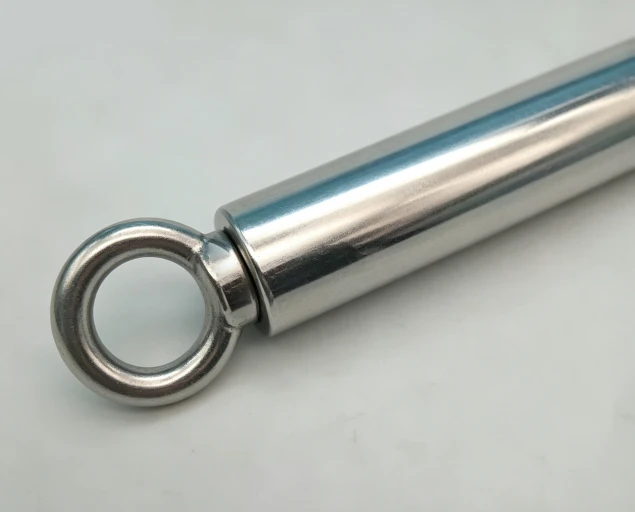

Med ring

En sveiset ring eller øye på enden lar deg henge røret fra en krok eller kjede, eller ganske enkelt ta tak i det og trekke det rett ut for rengjøring uten å trenge verktøy.

Med håndtaksdeksel

Et gummi- eller plastgrep gjør røret til en-håndholdt stav. Du installerer ikke denne - du bruker den til å manuelt sjekke eller trekke metall ut av løst materiale.

Installasjonsmetoder og rengjøringsalternativer

Å få et magnetrør til å fungere godt starter med hvor og hvordan du setter det inn.

Installasjon

De fleste installasjoner går inn på ett av tre steder: rett inn i en rørledning, montert på tvers av en traktåpning eller satt inn i en renne der fritt materiale-faller forbi den. Uansett hvilket sted du velger, er orienteringen viktig - plasser røret slik at materialet ikke kan skli forbi uten å berøre den magnetiske overflaten.

For tykkere strømmer eller høyere forurensning, ikke stol på ett rør. Flere rør fordelt på tvers av åpningen fanger opp mer metall og reduserer sjansen for at materiale går helt utenom feltet.

Rengjøring

Rengjøring avhenger av hvilket rør du har installert.

Standard forseglede rør må trekkes, tørkes ned og installeres på nytt for hånd - vanligvis én gang i skiftet eller én gang om dagen, avhengig av hvor skitten linen din er. Uttrekkbare og pneumatiske design hopper nesten helt over den manuelle delen, noe som betyr noe hvis linjen din ikke har råd til hyppig nedetid.

Viktige fordeler med magnetrør

Noen få ting gjør magnetrør verdt bryet med å installere.

• Ingen nedetid å installere: Glir inn i et eksisterende rør, trakt eller sjakt uten å koble om noe eller legge til et kontrollpanel - ett system mindre som kan svikte på deg.

• Kontinuerlig separasjon: Fungerer hele tiden materialet flyter, ikke bare under en planlagt sjekk, så du batcherer ikke produktet gjennom et separat filtreringstrinn.

• Ingen ekstra flytbegrensning: I motsetning til media--baserte filtre, skaper ikke et magnetrør trykkfall ettersom det samler opp materiale --strømmen fortsetter å bevege seg i samme hastighet enten det er rent eller lastet med innfanget metall.

• Korrosjonsmotstand: Rustfritt hus holder seg i vaske-områder og våte prosesser uten å ruste inn i produktstrømmen.

• Ingenting å drive eller vedlikeholde elektrisk: Ingen ledninger, sikringer eller kontrollpanel for å feilsøke når noe annet på linjen går ned.

Vanlige feil som reduserer magnetrørets effektivitet

De fleste effektivitetsproblemer kommer ned til en håndfull unngåelige feil.

Installere den baklengs eller på feil sted

Hvis du tar feil, sklir materiale forbi den sterkeste delen av feltet i stedet for å bevege seg rett gjennom det. Det er forurensning å få et gratispass gjennom prosessen din.

Hopp over rengjøringsplaner

Når metall bygger seg opp på overflaten, mister du kapasitet. Vent for lenge, og røret slutter å fange opp noe nytt - den sitter bare der, full.

Velge feil Gauss eller materiale

Et standard-styrkerør holder ikke på fint jernstøv, og 304 rustfritt på en korrosiv linje betyr at du bytter ut deler raskere enn du burde.

Kjører flyt for fort

Skyv materiale gjennom raskere enn røret kan holde på det, og fangede partikler vaskes rett av før du noen gang fjerner dem.

Industriapplikasjoner

Magnetiske rør dukker opp overalt hvor metallforurensning er en reell risiko for produktet eller utstyret ditt.

Mat og drikke

Kjør en mat- og drikkevarelinje, og du bruker dem sannsynligvis allerede til å fange metallfragmenter før de når emballasjen - de fleste matsikkerhetsprogrammer krever det, ikke bare anbefaler det.

Plast

Bearbeid plast, og de beskytter ekstrudere og støpeformer fra trampmetall som gjemmer seg i harpikspellets, der et enkelt fragment kan hakke en skrue eller ødelegge en støpeform.

Farmasøytiske produkter og kjemikalier

I legemidler eller kjemikalier finner du dem vanligvis i pulver- og væskeoverføring, siden selv mikroskopiske jernpartikler kan kompromittere en batch.

Keramikk

Hvis du er i keramikk, går de vanligvis inn ved råvareinntak, der leire og mineralpulver ofte bærer skjult metall fra gruvedrift eller transport.

Hvis noe av det høres ut som din linje, ta en titt på vårt utvalg av magnetiske stolper for å finne den riktige passformen.

Hvordan velge riktig magnetrør

Å velge riktig magnetrør kommer ned til noen få praktiske kontroller før du bestiller en.

• Rør eller åpningsstørrelse: Mål diameteren du jobber med - et rør som er for lite vil ikke spenne over strømmen, og et som er for stort passer ikke til huset ditt.

• Strømningshastighet: Raskere strømmer trenger et sterkere rør, eller forurensningene dine glir forbi før feltet kan holde dem.

• Partikkelstørrelse: Fint jernstøv trenger en høyere-gauss kjerne; større trampmetall fungerer fint med standard styrke.

• Driftstemperatur: Sjekk rørets vurdering mot prosesstemperaturen din, spesielt på varme linjer.

• Rengjøringsmetode: Bestem om manuell trekk-og-tørking fungerer for timeplanen din, eller om en uttrekkbar eller pneumatisk design er verdt ekstrakostnaden.

• Sertifiseringer: Hvis du er i mat eller apotek, må du bekrefte at tuben oppfyller standardene for næringsmiddelkvalitet eller sanitærstandarder bransjen din krever.

Magnetrør

Send forespørsel nå

Firkantet magnetstang

Send forespørsel nå

Magnetisk filterstang

Send forespørsel nå

Neodym magnetiske stenger

Send forespørsel nå

Konklusjon

Et magnetrør er ikke komplisert, og det er nettopp poenget. Ingen strøm, ingen bevegelige deler - bare rustfritt stål som gjør én jobb kontinuerlig mens materialet flyter forbi det. Få gauss, huset og rengjøringsrutinen riktig for linjen din, og den gjør jobben sin rolig i bakgrunnen.
